Im Rahmen einer Vertiefungsarbeit in Technologie und Architektur wurde bei Gramazio Kohler Research an der ETH Zürich ein Prototyp für eine modulare Bodenplatte aus CLT-Platten hergestellt. Die strukturelle Idee basiert dabei auf dem Prinzip des Faltens, um Material-effizient statische Höhe zu erreichen. Das Projekt ist komplett in Python geschrieben und parametrisch aufgesetzt.
Durch den Einsatz von X-fix sind alle Verbindungen trocken, Metall ist nicht nötig, und strukturelle Verbindungen sind sogar bei bis zu parallel-auftreffenden Platten möglich, was herkömmliche Holz-Holz Platten-Verbindungen wie Zapfen nicht erlauben. Außerdem machen die Holz-Holz Verbindungen keine strenge Montageordnung nötig, und absolute Demontage und Bearbeitung sind garantiert.

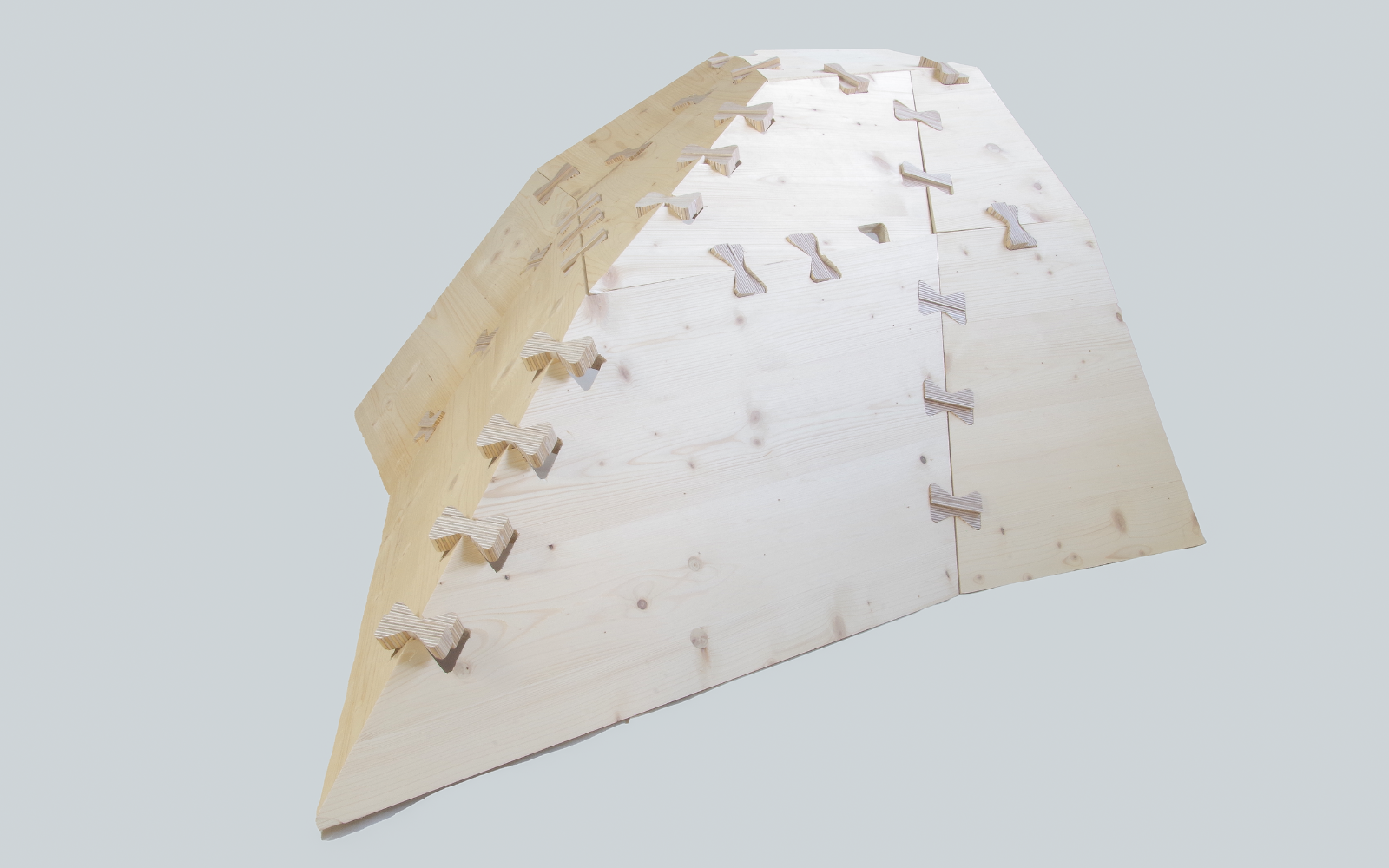

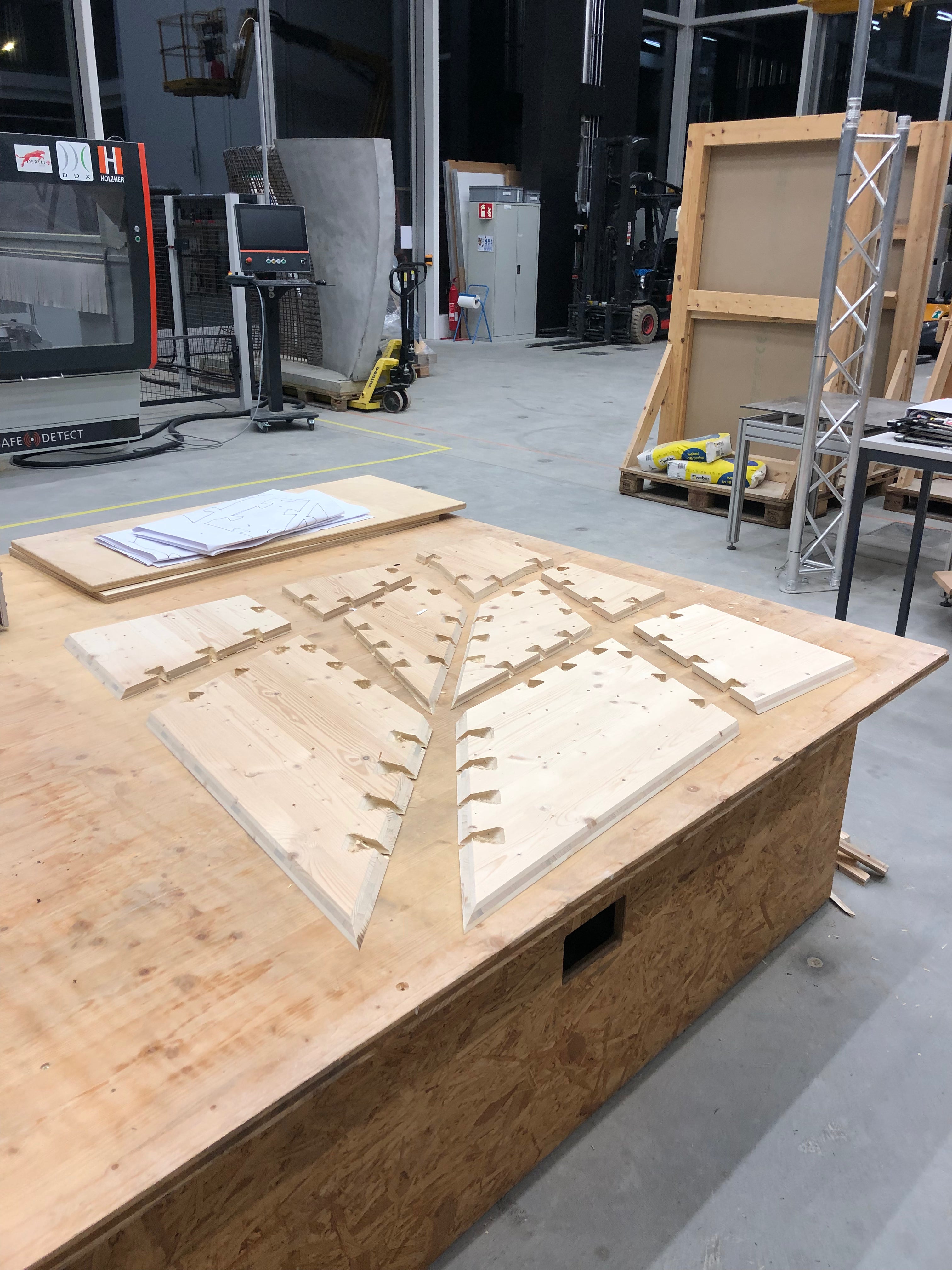

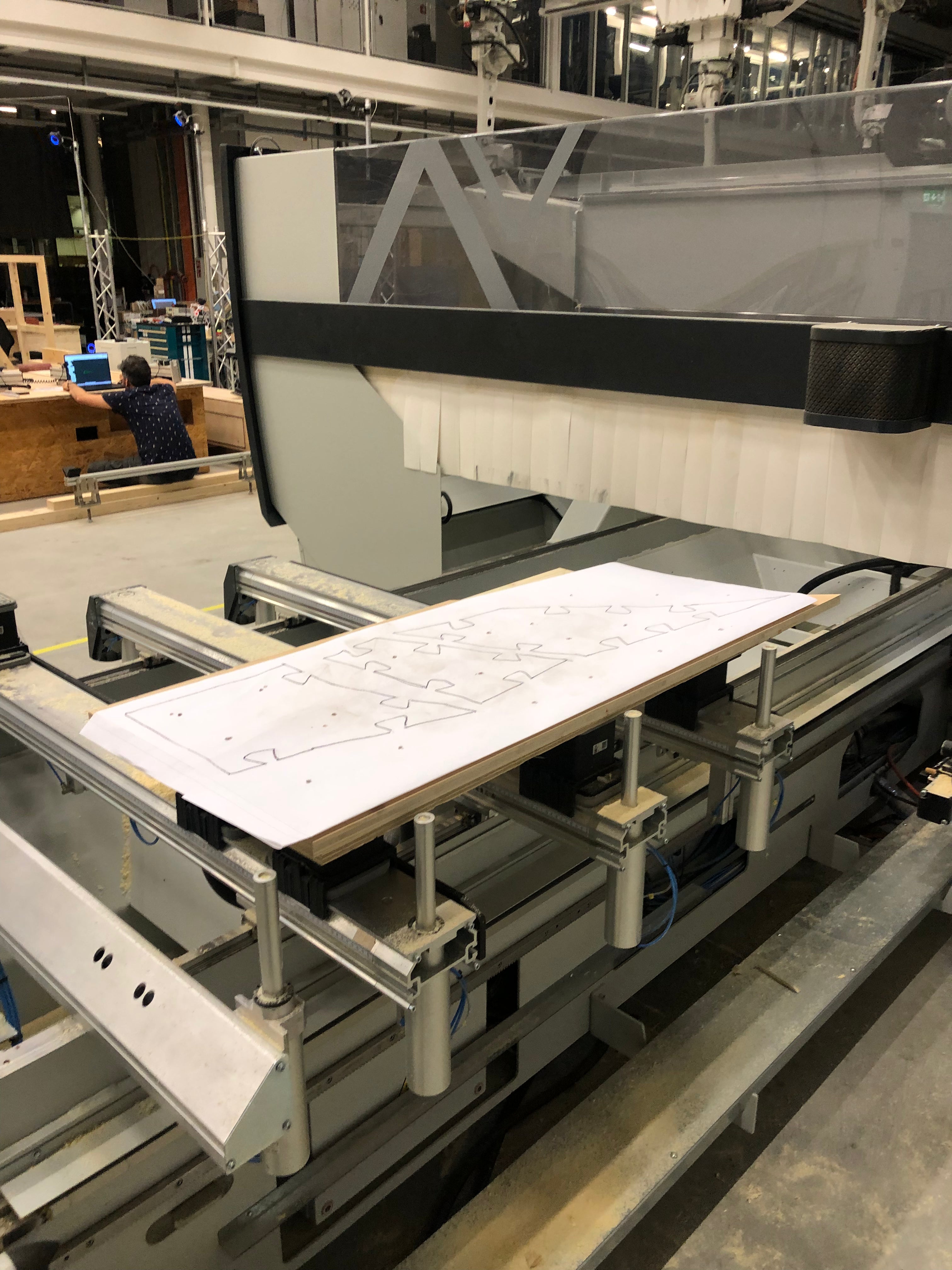

Das hergestellte Mockup ist ein Viertel von einem ganzen Modul, und wurde für Verbindungs-Teste und Montageübungen im 1:1 mit einer 6-Axis CNC gefräst.
Das Projekt zeigt auf, wie X-fix eine Verbindungs-Lösung für komplexe Geometrien sein kann.
Bilder und Text: © Dominic Weber / ETH Zürich
