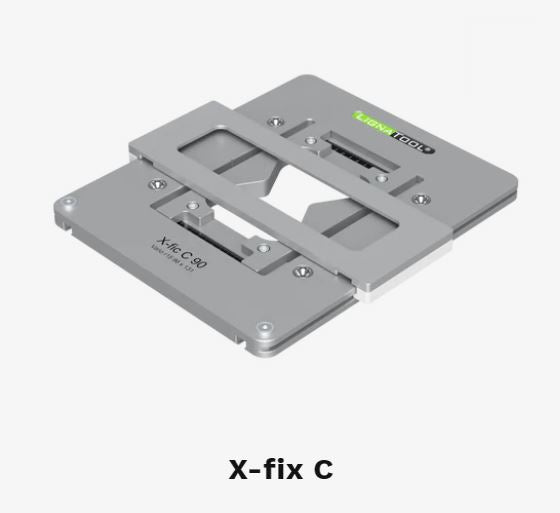

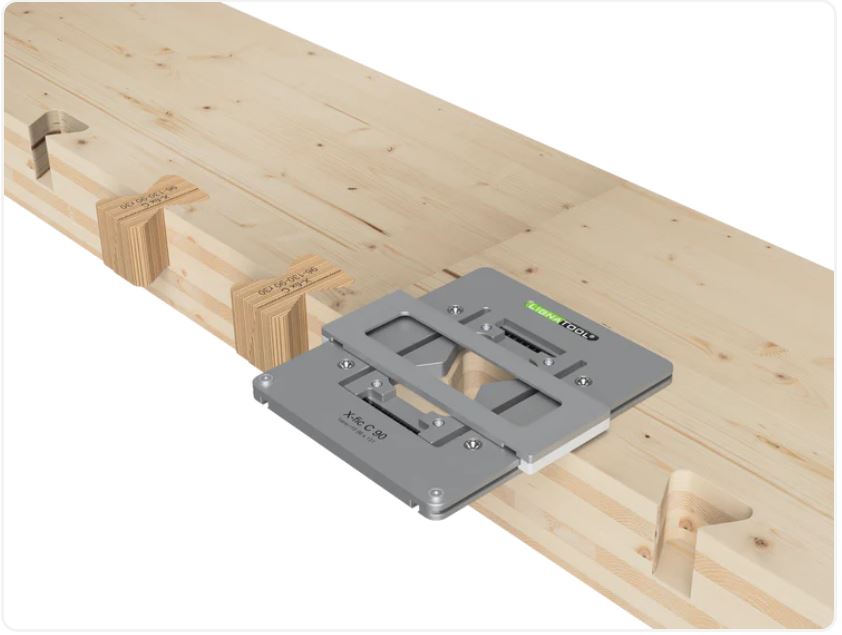

X-fix Schablone - Lignatool

Fräsgröße: 96x130mm
Frästiefe: bis 90mm

Lieferumfang:

Systainer
Frässchablone
Fräsführung
Anschlag
Arretierplatte
Konturring
Helicut Fräser Ø 30mm mit Wendemesser
Je nach Oberfräse gibt es verschiedene Arretierplatten und Fräser, Konfiguration und Preise können daher abweichen.

Grundplatte
Die Schablone besteht aus eloxiertem Aluminium und Befestigungs- Buchsen aus Edelstahl, die bei Verschleiß ausgetauscht werden können.

Anschläge
Die verstellbaren Anschläge befinden sich un der Unterseite der Schablone.

Befestigung
Die Befestigung kann wahlweise durch Schrauben oder Hebelzwingen erfolgen.

Fräsführung
Besteht aus eloxiertem Aluminium mit speziellen Gleitlagern. Die Oberfräse wird mit der Arretierplatte in die Sicherheits-Fräsführung eingehängt. Dadurch kann sicher und ermüdungsfrei gearbeitet werden.

Arretierplatte
Die Arretierplatte besteht aus Kunststoff und wird an die Unterseite der Oberfräse geschraubt.

Konturring
Wird mit einem Sicherungsring an der Arretierplatte befestigt. Der Konturring gleitet beim Fräsen entlang der Schablone und den Anschlägen und tastet somit die Fräskontur ab.

Feineinstellung
Die Fräskontur ist verstellbar, damit kann die Klemmkraft der Holzverbindung reguliert werden.

Oberfräsen
Folgende Oberfräsen können verwendet werden:

Festool OF2200
Festool OF1400
Mafell LO65
Scheer HM16-HM25 (Adapter erforderlich)
DeWalt 626
Makita RP2300 (Fräser mit speziellem Schaft)
Andere auf Anfrage
Fräser mit Wendemesser
Die Fräser haben einen Konusschaft ø20mm und werden mit einer Doppelgewinde Mutter direkt in den Konus der Oberfräse geschraubt.
Es sind verschiedenen Gesamtlängen erhältlich, der Durchmesser beträgt 30mm, die Arbeitslänge beträgt 60mm.

Zum Fräsen entlang der Schablone wird ein Konturring benötigt.

Abmessungen - Frästiefe
Es kann bis zu einer Tiefe von 90mm gefräst werden.
