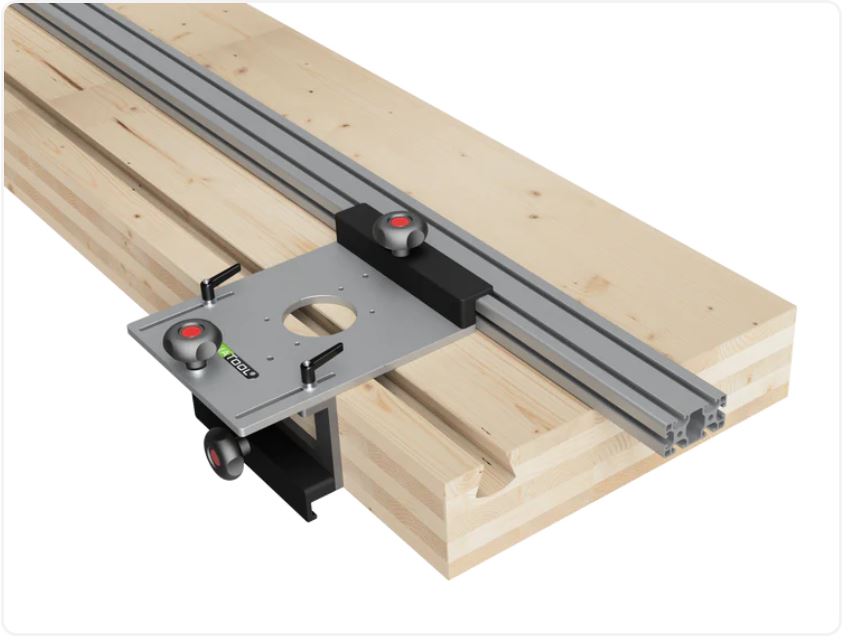

X-fix L Frässchablone

Frästiefe: bis 42mm

Lieferumfang:

Systainer
Frässchablone
Seitenführung
Führungsprofil
Profilfräser mit Wechselmesser
Je nach Oberfräse gibt es verschiedene Arretierplatten und Fräser, Konfiguration und Preise können daher abweichen.

Die Schablone besteht aus eloxiertem Aluminium, die Oberfräse wird direkt auf die Grundplatte geschraubt und in das Führungsprofil eingehängt.

Führungsschiene
Die Führungsschiene 80x40mm besteht aus 2 eloxierten Aluminiumprofilen mit einer Länge von jeweils 150cm welche mit Profllverbindern zu einer Gesamtlänge von 300cm verschraubt werden. Die Oberfräse wird mit der Grundplatte in das Führungsprofil eingehängt. Dadurch kann sicher und ermüdungsfrei gearbeitet werden.

Befestigung
Die Befestigung des Führungsprofils kann wahlweise durch Schrauben oder mit Hebelzwingen erfolgen.

Seitenführung
Die Seitenführung wird auf den gewünschten Fräs-Achsabstand eingestellt.

Oberfräsen
Folgende Oberfräsen können verwendet werden:

Festool OF2200
Mafell LO65
Scheer HM16-HM25 (Adapter erforderlich)
DeWalt 626
Andere auf Anfrage
Profilfräser mit Wechselmesser
Der Profilfräser hat einen Konusschaft ø20mm und wird mit einer Doppelgewinde Mutter direkt in den Konus der Oberfräse geschraubt.

Bearbeitungen
Die Fräsungen können auf der Oberseite oder an der Stirnseite ausgeführt werden.
